Varvel SRS-RS

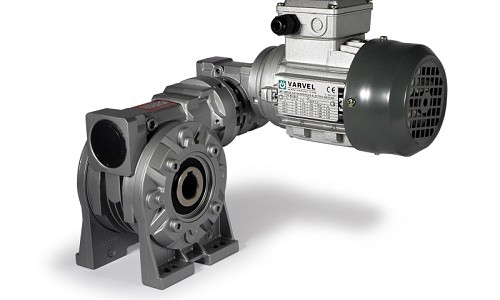

Двухступенчатые червячные мотор-редукторы Varvel серии SRS-RS

Червячные мотор-редукторы серии SRS/RS (7МЧ-2М) комбинируются из червячных редукторов FRS/RS (7МЧ) обеспечивают большие передаточные отношения и высокий крутящий момент.

Двухступечатые червячные мотор-редукторы серии SRS/RS - идеальное решение для систем, требующих привод малой или средней мощности.

Преимущество:

Низкие эксплуатационные расходы
Модульная конструкция
Высокая надежность и срок службы
Простота монтажа и технического обслуживания
Универсальность применения

Характеристики:

9 габаритных размеров от 28 до 150
Передаточные отношения редукторов 420 - 10000
Максимальная мощность (1400 об/мин) 1,5 кВт
Максимальный крутящий момент 3020 Н.м

Двухступечатые червячные мотор-редукторы серии SRS/RS для машин с кратковременным и непрерывным режимами работы.

6 габаритов (28-40-50-60-70-85) в алюминиевых корпусах
3 габарита (110-130-150) в чугунных корпусах, окрашенных серой краской RAL 7012
28-40-50-60-70-85-110 габариты в муфтовом исполнении.
130 - 150 габариты только с полым входным валом.
Уплотнительные манжеты NBR
Высококачественные подшипники
Зубчатый венец из бронзы
Червячный винт из легированной стали
Чугунные ступицы поддержки
Входной фланец и литого алюминия
Синтетическое масло
Комплектуются накладными лапами, фланцами (входными и выходными), выступающими валами, реактивными штангами и т.д..

Технические характеристики и чертежи по сериям и моделям редукторов Varvel серии SRS-RS

Технический каталог редукторов и мотор-редукторов Varvel

Руководство по эксплуатации и обслуживанию Varvel

Редукторы Varvel серии RS, RT (eng)

SRS-RS 28-28 S 420 AC 14 MT 0.06 kW 56 A4 B14 X3

SRS-RS 28-28 S 560 AC 14 MT 0.06 kW 56 A4 B14 X3

SRS-RS 28-28 S 784 AC 14 MT 0.06 kW 56 A4 B14 X3

SRS-RS 28-40 S 420 AC 19 MT 0.09 kW 56 B4 B14 X3	SRS-RS 28-40 S 560 AC 19 MT 0.06 kW 56 A4 B14 X3	SRS-RS 28-40 S 784 AC 19 MT 0.06 kW 56 A4 B14 X3	SRS-RS 28-40 S 1120 AC 19 MT 0.06 kW 56 A4 B14 X3
SRS-RS 28-50 S 420 AC 24 MT 0.13 kW 63 A4 B14 X3	SRS-RS 28-50 S 560 AC 24 MT 0.09 kW 56 B4 B14 X3	SRS-RS 28-50 S 784 AC 24 MT 0.09 kW 56 B4 B14 X3	SRS-RS 28-50 S 1120 AC 24 MT 0.09 kW 56 B4 B14 X3
SRS-RS 28-50 S 1568 AC 24 MT 0.06 kW 56 A4 B14 X3	SRS-RS 28-50 S 2240 AC 24 MT 0.06 kW 56 A4 B14 X3	SRS-RS 28-60 S 420 AC 25 MT 0.18 kW 63 B4 B14 X3	SRS-RS 28-60 S 560 AC 25 MT 0.13 kW 63 A4 B14 X3
SRS-RS 28-60 S 784 AC 25 MT 0.09 kW 56 B4 B14 X3	SRS-RS 28-60 S 1120 AC 25 MT 0.06 kW 56 A4 B14 X3	SRS-RS 28-60 S 1568 AC 25 MT 0.06 kW 56 A4 B14 X3	SRS-RS 40-70 S 420 AC 28 MT 0.37 kW 71 B4 B14 X3
SRS-RS 40-70 S 560 AC 28 MT 0.25 kW 71 A4 B14 X3	SRS-RS 40-70 S 784 AC 28 MT 0.25 kW 71 A4 B14 X3	SRS-RS 40-70 S 1120 AC 28 MT 0.18 kW 63 B4 B14 X3	SRS-RS 40-70 S 1568 AC 28 MT 0.13 kW 63 A4 B14 X3
SRS-RS 40-70 S 2240 AC 28 MT 0.09 kW 56 B4 B5 X3	SRS-RS 40-70 S 2800 AC 28 MT 0.09 kW 56 B4 B5 X3	SRS-RS 40-70 S 4000 AC 28 MT 0.06 kW 56 A4 B5 X3	SRS-RS 40-70 S 5600 AC 28 MT 0.06 kW 56 A4 B5 X3
SRS-RS 40-85 S 420 AC 32 MT 0.37 kW 71 B4 B14 X3	SRS-RS 40-85 S 560 AC 32 MT 0.37 kW 71 B4 B14 X3	SRS-RS 40-85 S 784 AC 32 MT 0.25 kW 71 A4 B14 X3	SRS-RS 40-85 S 1120 AC 32 MT 0.25 kW 71 A4 B14 X3
SRS-RS 40-85 S 1568 AC 32 MT 0.18 kW 63 B4 B14 X3	SRS-RS 40-85 S 2240 AC 32 MT 0.18 kW 63 B4 B14 X3	SRS-RS 40-85 S 2800 AC 32 MT 0.13 kW 63 A4 B14 X3	SRS-RS 40-85 S 4000 AC 32 MT 0.09 kW 56 B4 B5 X3
SRS-RS 40-85 S 5600 AC 32 MT 0.09 kW 56 B4 B5 X3	SRS-RS 40-85 S 8000 AC 32 MT 0.06 kW 56 A4 B5 X3	SRS-RS 40-85 S 10000 AC 32 MT 0.06 kW 56 A4 B5 X3	SRS-RS 50-110 S 420 AC 42 MT 0.75 kW 80 B4 B14 X3
SRS-RS 50-110 S 560 AC 42 MT 0.75 kW 80 B4 B14 X3	SRS-RS 50-110 S 784 AC 42 MT 0.75 kW 80 B4 B14 X3	SRS-RS 50-110 S 1120 AC 42 MT 0.55 kW 80 A4 B14 X3	SRS-RS 50-110 S 1568 AC 42 MT 0.37 kW 71 B4 B14 X3
SRS-RS 50-110 S 2240 AC 42 MT 0.37 kW 71 B4 B14 X3	SRS-RS 50-110 S 2800 AC 42 MT 0.25 kW 71 A4 B14 X3	SRS-RS 50-110 S 4000 AC 42 MT 0.18 kW 63 B4 B5 X3	SRS-RS 50-110 S 5600 AC 42 MT 0.13 kW 63 A4 B5 X3
SRS-RS 50-110 S 8000 AC 42 MT 0.13 kW 63 A4 B5 X3	SRS-RS 50-110 S 10000 AC 42 MT 0.13 kW 63 A4 B5 X3	SRS-RS 60-130 S 420 AC 48 MT 1.5 kW 90 B4 B14 X3	SRS-RS 60-130 S 560 AC 48 MT 1.1 kW 90 A4 B14 X3
SRS-RS 60-130 S 784 AC 48 MT 0.75 kW 80 B4 B14 X3	SRS-RS 60-130 S 1120 AC 48 MT 0.55 kW 80 A4 B14 X3	SRS-RS 60-130 S 1568 AC 48 MT 0.55 kW 80 A4 B14 X3	SRS-RS 60-130 S 2240 AC 48 MT 0.37 kW 71 B4 B14 X3
SRS-RS 60-130 S 2800 AC 48 MT 0.25 kW 71 A4 B14 X3	SRS-RS 60-130 S 4000 AC 48 MT 0.25 kW 71 A4 B14 X3	SRS-RS 60-130 S 5600 AC 48 MT 0.25 kW 71 A4 B14 X3	SRS-RS 60-130 S 8000 AC 48 MT 0.25 kW 71 A4 B14 X3
SRS-RS 60-130 S 10000 AC 48 MT 0.25 kW 71 A4 B14 X3	SRS-RS 70-150 S 420 AC 55 MT 2.2 kW 100 A4 B14 X3	SRS-RS 70-150 S 560 AC 55 MT 1.5 kW 90 B4 B14 X3	SRS-RS 70-150 S 784 AC 55 MT 1.1 kW 90 A4 B14 X3
SRS-RS 70-150 S 1120 AC 55 MT 0.75 kW 80 B4 B14 X3	SRS-RS 70-150 S 1568 AC 55 MT 0.75 kW 80 B4 B14 X3	SRS-RS 70-150 S 2240 AC 55 MT 0.55 kW 80 A4 B14 X3	SRS-RS 70-150 S 2800 AC 55 MT 0.37 kW 71 B4 B5 X3
SRS-RS 70-150 S 4000 AC 55 MT 0.37 kW 71 B4 B5 X3	SRS-RS 70-150 S 5600 AC 55 MT 0.25 kW 71 A4 B5 X3	SRS-RS 70-150 S 8000 AC 55 MT 0.25 kW 71 A4 B5 X3	SRS-RS 70-150 S 10000 AC 55 MT 0.25 kW 71 A4 B5 X3
