Быстрозажимная втулка Chiaravalli серии RCK


Система зажима прочно соединяет одну или две составные части с приводным валом, что позволяет передавать движение или выдерживать осевую нагрузку. Фрикционное соединение позволяет устранить зазоры, тем самым обеспечивая большую точность шпоночных деталей, не требуя строгих допусков при обработке. Упорные конусы создают давление между валом и ступицей, что приводит в действие шкивы, шестерни, цепные звездочки, барабаны, маховики и т.д. чтобы быть надежно закрепленным на якоре. Простота сборки и демонтажа дает пользователям множество преимуществ, что приводит к дополнительной экономии средств.
Chiaravalli Group S.p.A. предоставляет своим клиентам различные типы зажимных элементов, которые предназначены для широкого спектра применений.

Самоцентрирующийся тип RCK 11
Подходит для узлов, где требуются особые, даже тяжелые условия эксплуатации, обеспечивая максимальные результаты зажима с трением.
Он вобрал в себя лучшие характеристики всех представленных моделей.
Он работает с очень высокими значениями крутящего момента

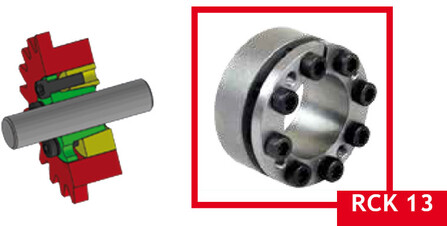

Самоцентрирующийся тип RCK 13
Подходит для сборок, где требуется хорошая концентричность в небольших пространствах со средне-высокими значениями крутящего момента.
В некоторых случаях он может заменить RCK 40.

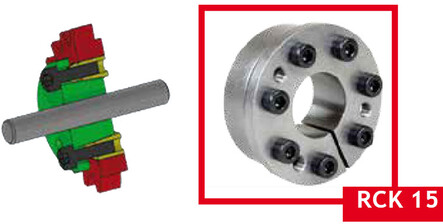

Самоцентрирующийся тип RCK 15
Подходит для узлов, где требуется точность осевого и радиального позиционирования при средне-высоких значениях крутящего момента.
Главной особенностью является возможность изменения внутренних отверстий при сохранении неизменных внешних размеров всего при трех диаметрах.

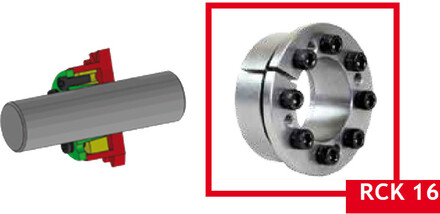

Самоцентрирующийся тип RCK 16
Подходит для сборок, где требуется концентричность и точность позиционирования.
Он работает со средне-высокими значениями крутящего момента.



Самоцентрирующийся тип RCK 19
Подходит для полых валов, работает за счет сжатия полых валов на сплошных валах, что позволяет достичь передачи средне-высоких крутящих моментов.

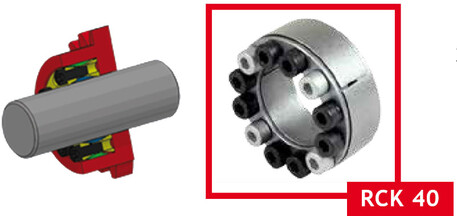

Не самоцентрирующийся тип RCK 40
Подходит для общего применения, не является самоцентрирующимся и поэтому требует центрирующей ленты для обеспечения идеальной концентричности. Он работает со средне-высокими значениями крутящего момента.

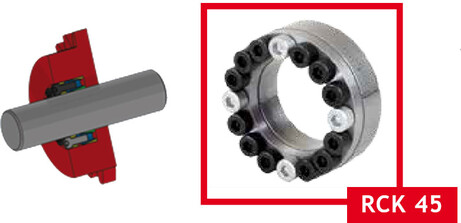

Не самоцентрирующийся тип RCK 45
Подходит для применений, где требуются средне-низкие крутящие моменты при простой быстрой сборке и демонтаже.
Не эгоцентричный.

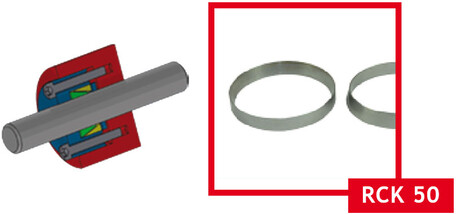

Не самоцентрирующийся тип RCK 50
Состоит из двух конических колец, всегда должен монтироваться с помощью стягивающего фланца.
Он работает с низкими значениями крутящего момента; он не является самоцентрирующимся.

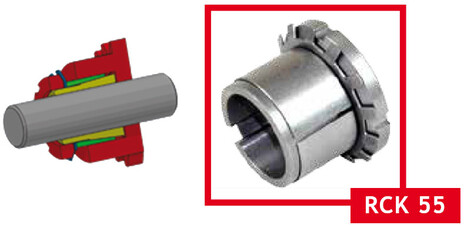

Самоцентрирующийся тип RCK 55
Подходит для сборок, где требуются ограниченные габаритные размеры и время. Он работает со средне-низкими значениями крутящего момента.

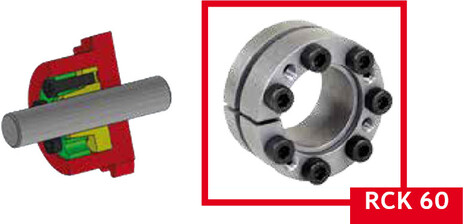

Самоцентрирующийся тип RCK 60
Подходит для сборок, где требуется средне-высокий крутящий момент.
Он работает в режиме, противоположном режиму RCK 13.



Самоцентрирующийся тип RCK 61
Позволяет закреплять соседние компоненты на ступице благодаря осевому усилию, создаваемому на этапе зажима.
Он работает со средними значениями крутящего момента.

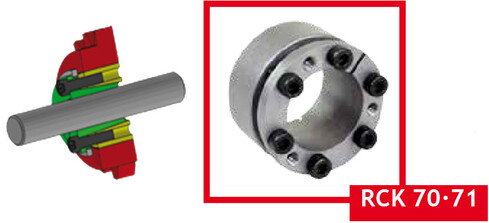

Самоцентрирующийся тип RCK 70-71
(RCK 71 в конечном итоге с прокладкой)
Версия RCK подходит для сборок, где требуется концентричность и ортогональное расположение деталей.
Версия RCK 71 имеет те же характеристики, что и RCK 70, с добавлением распорного кольца для полного исключения возможных осевых смещений.
Эти компоненты работают со средне-высокими значениями крутящего момента

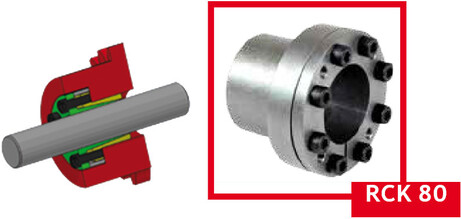

Самоцентрирующийся тип RCK 80
Подходит для сборки на ступицах с тонкими стенками, гарантирует точность как осевого, так и радиального позиционирования при средних
значениях крутящего момента передачи.



Обеспечивает жесткое соединение между двумя выровненными валами.
Он передает средне-высокие крутящие моменты с преимуществом быстрой сборки и разборки.
